日盛工業中試試驗氣源系統
發布時間：2023-12-14
分享
該裝置可以穩定無極調控流量，壓力，溫度，含水量等等參數的壓縮空氣。
01 該裝置 整體分成四個小模塊

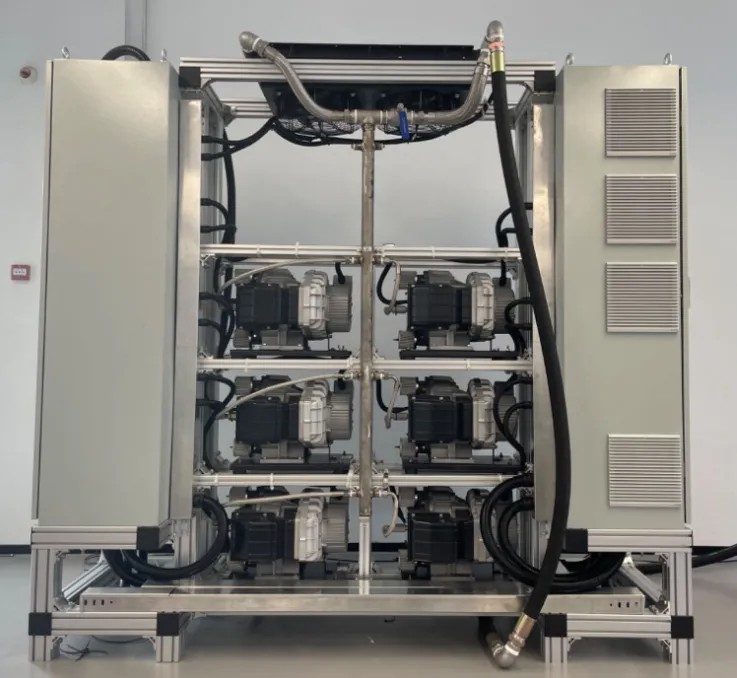

上圖為裝置一部分，其為模塊化變頻無油空壓系統。該裝置采用鋁型材框架結構，配置多機頭無油渦旋空壓機，每個機頭采用變頻器一對一控制，集中控制器自動分配負荷，整體無油，體積小，噪音小，同時通過開關旁路閥可切換提供常溫或者高溫壓縮空氣。
該裝置可獨立運行，提供指定流量的壓縮空氣。

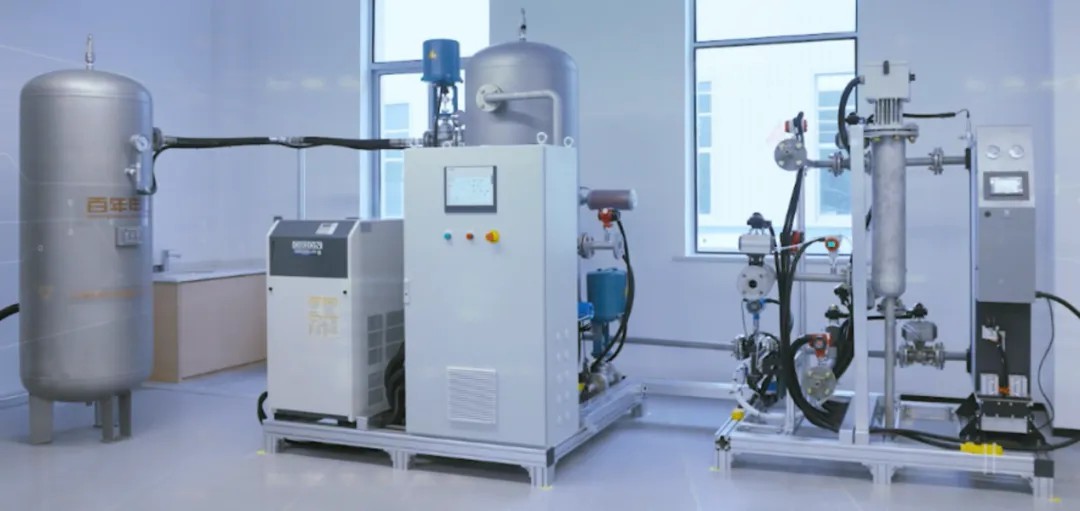

如上圖所示從左至右分別是裝置二三四。裝置二為供氣緩沖儲氣罐，裝置三包括冷凍水調節系統，壓縮空氣管路調節閥，壓縮空氣排氣緩沖罐以及中控系統等單元，裝置四包括各種切換閥門，加熱系統及干燥系統等單元。
整體分成四個小模塊，每個模塊承擔不同的功能。
02 該裝置 用于不同設備的測試
該裝置配合環境溫度調節等裝置可分別用于不同設備的測試。
如10~60℃的濕飽和壓縮空氣適用于以下一些場景：
冷干機的常規負荷測試與極限過載測試（配合環境溫度調節裝置）
吸附劑的動態吸附曲線的模擬測定
無熱/加熱模塊化吸干機的性能測試
鼓風加熱再生吸干機的整機性能測試
30~200℃的極干燥壓縮空氣則可用于以下一些測試：
加熱/鼓風加熱干燥機的加熱再生模擬測試
鼓風加熱干燥機的吹冷再生模擬測試
無熱干燥機的再生模擬測試
精密氣動元件的冷/熱疲勞測試
露點儀檢測結果對比
含濕量可調的100~200℃的不飽和壓縮空氣可用于模擬高溫空壓機排氣，廣泛應用于測試過程中，比如：
壓縮熱再生吸附式干燥機的整機性能測試
壓縮熱再生吸附式干燥機的熱再生模擬測試
風冷/水冷后部冷卻器性能測試
油漆/橡膠/密封圈等零部件耐溫性測試
閥門熱負荷下疲勞測試
中試試驗氣源系統
總而言之，該裝置解決了設備研發過程中需要實測涉及的各種壓縮空氣要求，為日盛的研發測試工作提供了絕佳的硬件條件。
